RX9000燃气调压撬润丰提供流程图详解一:
作者: 发布日期:2018-12-16
RX9000燃气调压撬润丰提供流程图详解一:

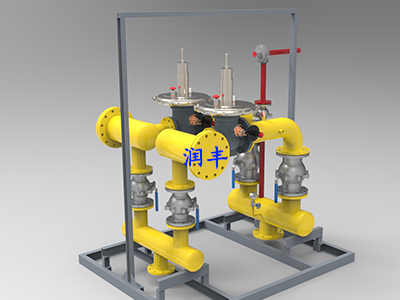

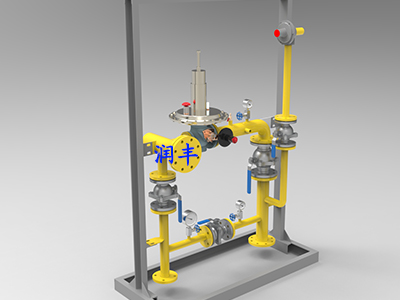

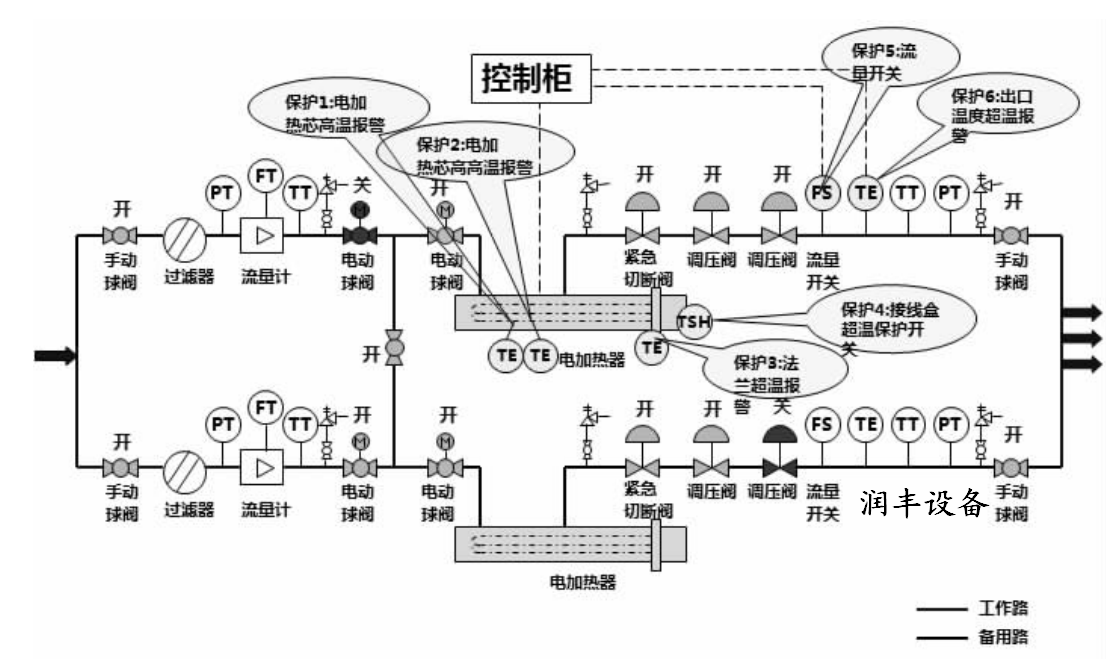

调压撬是集过滤、计量、加热、调压为一体的燃气调压计量设备,天然气经来气管线引入本装置,经装置中滤芯式过滤器除去天然气中的5um以上的固体粉尘颗粒等杂志,经气体涡街流量计对来气用气量进行计量,流量计算由流量计算机完成并将用其总量上传至站控系统。
流量计后设有电动球阀,可由站控系统将计量故障回路切换到备用回路。经计量后的天然气进入直接作用式电加热系统,将天然气升温后进入压力控制系统。
一级压力控制系统由1台安全切断阀和2台调压阀串联在一起组成,二级压力控制系统由2台安全切断阀和1台调压阀串联在一起组成。安全切断阀、调压阀为相互独立的设备。正常情况下,安全切断阀和监控调压阀处于全开位置,由工作调压阀对下游压力进行控制。当工作调压阀出现故障,无法控制下游压力时,监控调压阀开始工作,以维持下游压力的安全范围。
若监控调压阀也出现故障,不能控制下游压力时,安全切断阀则自动切断气源,以保证下游管道和设备的安全。
一般情况下,两个供气支路同时工作,同时在每个供气支路均可独立承担整个系统的负荷进行配置,保证燃气轮机供气的连续性和稳定性。
调压撬电加热控制柜专为天然气自用撬天然气加热设计,主回路由一个进线断路器QF1、接触器KM1和一个调功器RKZ3组成。控制回路包括继电器xJx、PID温度控制仪MAC50D以及报警指示灯xHx和报警蜂鸣器xH01组成。
控制系统具有本地/停止/远程的操作模式以及手动/自动操作模式,同时系统具有过热、故障指示、过电流、防雷等保护功能。
控制参数分别设置为:法兰报警温度TE1:90℃;加热芯高温报警温度TE3:80℃;加热芯高高温报警温度TE2:150~195℃;加热器出口温度给定值TE4:10~20℃。在自动控制模式下,电加热器是由一块温度控制仪TE4实现主控功能。在此控制模式下,主控温度表TE4采集电加热器出口温度,如果采集到的电加热器出口温度低于设定的温度,则经过PID的计算输出4~20mADC的信号并输出给调功器,同时如果工艺管道内有气体流动,并且引起了流量开关动作,使流量开关输出闭合节点信号,则调功器输出需要的功率,对加热器的输出功率进行0~100%的平滑调节,如果温出口温度高于设定温度或者流量开关没有动作,则加热器停止工作。
